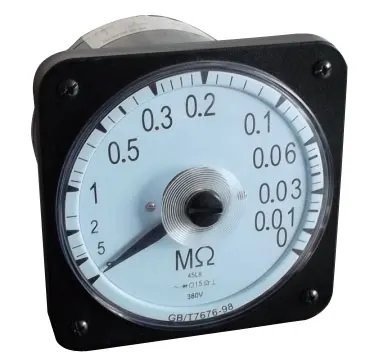

品牌：AN&H

型号：45L8/45L9/2103/LS-110/H-110……

名称：绝缘表 高阻表 兆欧表

尺寸：外形尺寸110*110mm 开孔直径101mm 四螺丝开孔尺寸90*90mm

绝缘高阻表、兆欧表<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

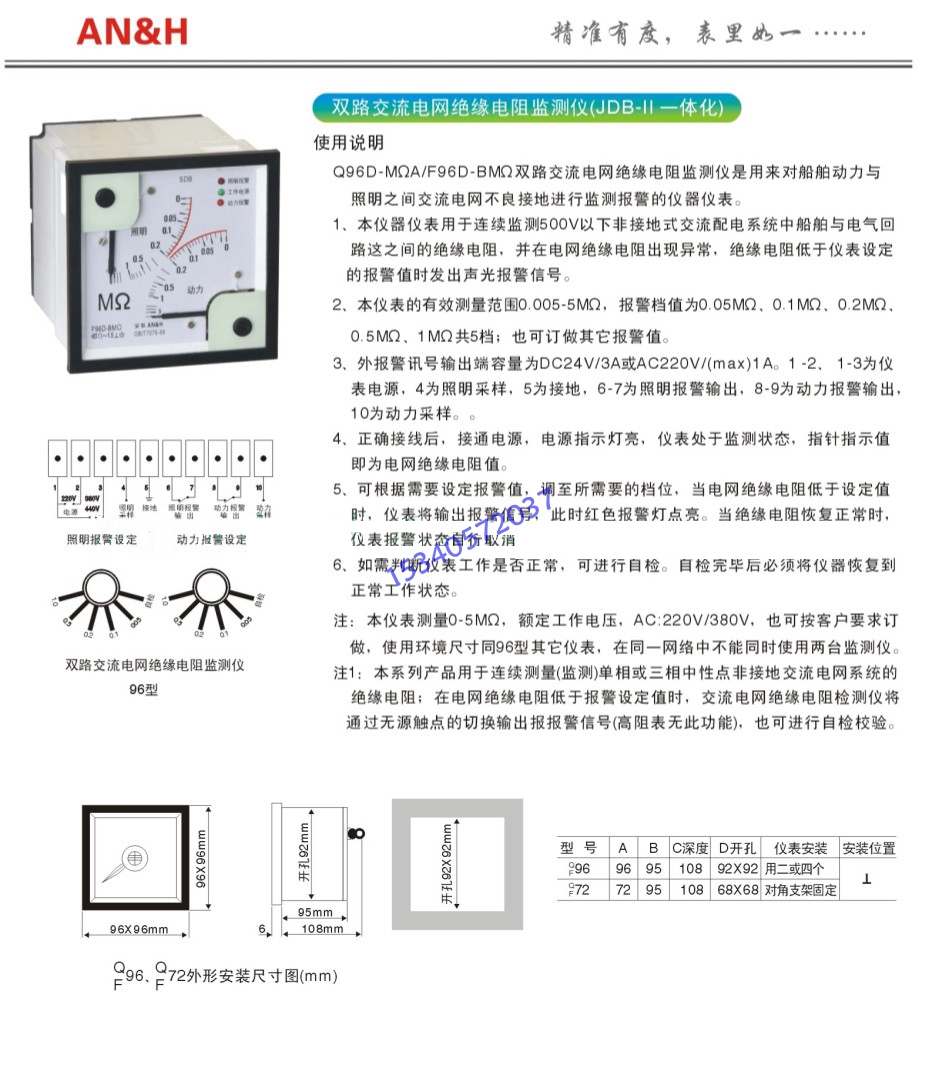

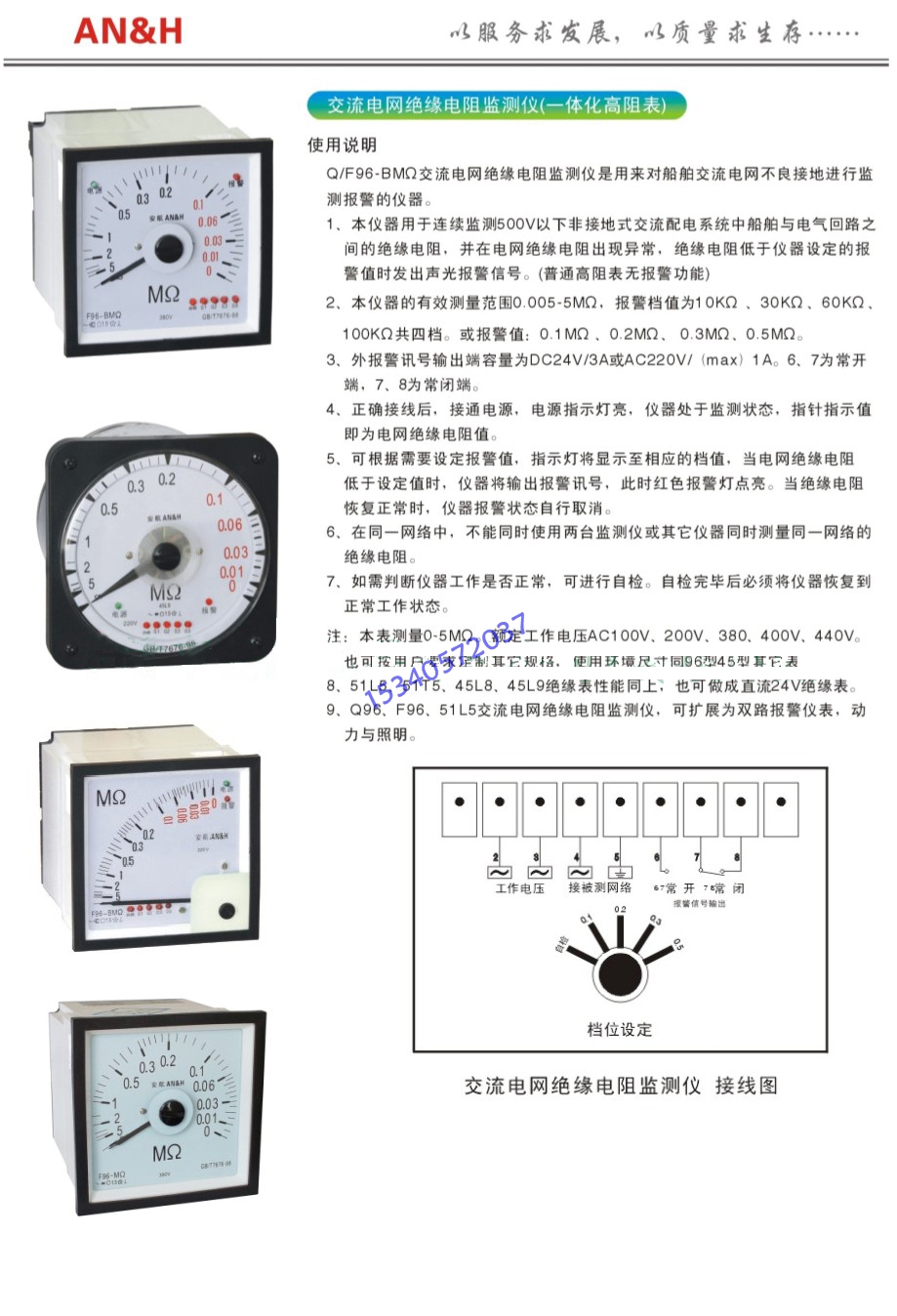

使用说明：

&nbsp;&nbsp;&nbsp;&nbsp; 型号：Q/F96-MΩ、45L8/45L9-MΩ、Q/F72-MΩ、63L19/63L19-MΩ、2183-MΩ、2103-M Ω……交流电网绝缘电阻监测仪是用来对船舶交流电网不良接地进行监测的仪表。

1.&nbsp;&nbsp;&nbsp; 本仪表用于连续监测500V以下非接地式交流配电系统中船舶与电气回路之间绝缘电阻，（普通高阻表无报警功能）。

2.&nbsp;&nbsp;&nbsp; 本仪器仪表在充电5分钟之后才能正常工作，有效测量范围0.05-5MΩ。

3.&nbsp;&nbsp;&nbsp; 1和2号接线柱为工作电压，3号接线柱为取样，4号接线柱为对地；正确接线后，接通电源，仪表指针指式值即为电网绝缘电阻值。

4.&nbsp;&nbsp;&nbsp; 本仪表测量0-5MΩ。额定工作电压：AC100V、220V、380V、440V……。

5.&nbsp;&nbsp;&nbsp; 注：在同一网络中不能同时使用2台及以上绝缘表。

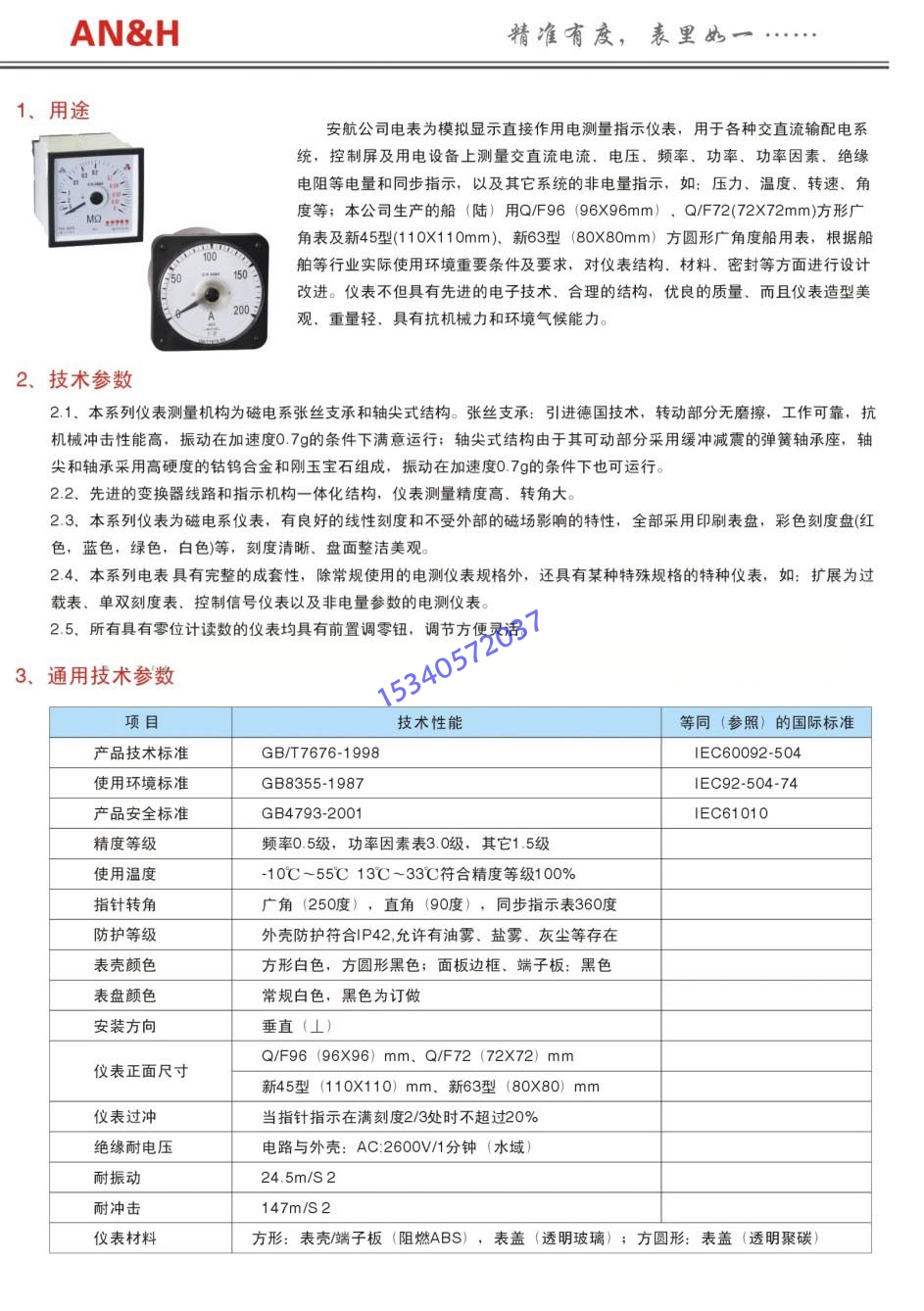

技术标准：GB/T7676-1998

精度等级：1.5级

使用温度：-10～55 C

指针角度：240度

安装方向：垂直安装
