品牌：AN&H

型号：F72-BKΩ、Q72-KΩA……

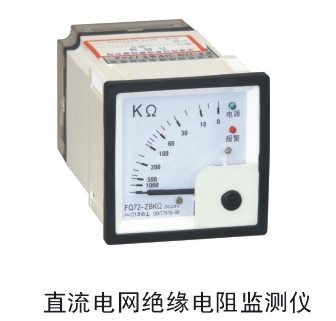

名称：直流电网绝缘电阻监测仪 DC:24V

仪表特点

直流电源对地电阻监测仪主要适用于连续监测500V以下非接地式配电系统中船舶外壳与电气回路之间的绝缘电阻。

有效测量范围 0.005-0.2-1MΩ

报警信号值为四档：自检、10-50-100KΩ， 在使用前调整分档报警钮，选择所需的报警档位

报警信号输出值可根据需要连续设定报警值,并在直流电源正极或负极对地电阻出现异常,绝缘电阻低于设定的报警值时发出报警讯号。

报警讯号输出容量：DC  24V   3A

AC  220V  1A（max）

在同一网络中，不能同时使用两台监测仪或与其他仪器同时测量同一网络的绝缘电阻。



通用技术性能



操作过程：

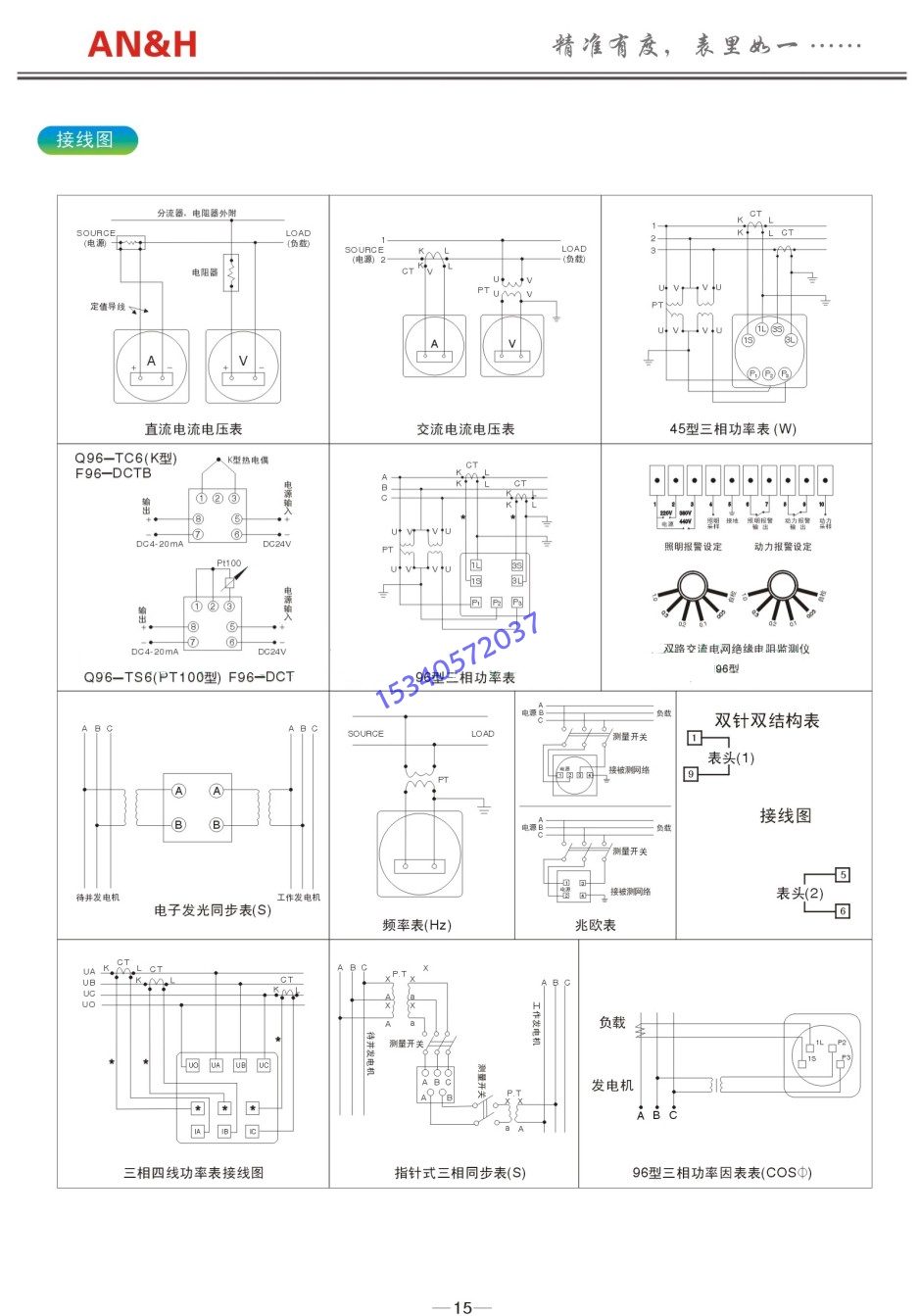

1)按照安装接线图将线接好。



2)  在使用前调整分档报警钮，选择所需的报警档位。



3)  接通电源，仪器即处于监测状态，指针指示值即为电网绝缘电阻值。



4) 当电网绝缘电阻低于设定值，仪器将输出报警讯号，此时常开端与公共端处于接通状态，当绝缘电阻恢复正常时，仪器报警状态自行取消，此时常闭端与公共端处于接通状态。



主要技术性能
环境条件：-25～+40℃(交流表0～+40℃)
相对湿度：25％～80％
耐机械力性能：抗机械冲击性能高,振动在加速度0.7g的条件下满意运行;能承受加速度为150m/ s­及冲击频率每分钟80-120次，历时2小时的运输震。
外壳:外壳防护符合IP22要求
耐压：交流50Hz，AC2000V，历时1分钟。
重量：小于1Kg
工作位置：垂直(⊥)使用。
