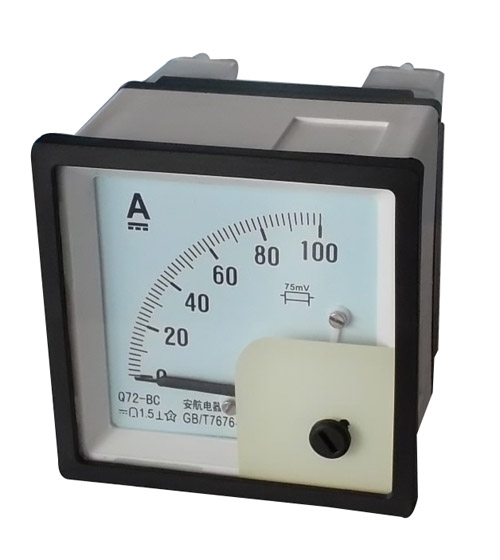

产品规格：船用直角（90度）仪表
产品型号：Q72-BC，F72-DCB
品牌：AN&H
主要技术性能
环境条件：-25～+40℃(交流表0～+40℃)
相对湿度：25％～80％
耐机械力性能：抗机械冲击性能高,振动在加速度0.7g的条件下满意运行;能承受加速度为150m/ s­及冲击频率每分钟80-120次，历时2小时的运输震。
外壳: 外壳防护符合IP42要求
耐压：交流50Hz，AC2000V，历时1分钟。
重量：小于1Kg
工作位置：垂直(⊥)使用。
电器有限公司主要生产：电流表、电压表、频率表、功率表、功率因素表、高阻表（兆欧表）、直/交流电网绝缘电阻监测仪、S同步表，SM同步表（带脉冲信号输出）、压力表、温度表、流量表、米分表、米速表、计时表、平方表等一系列非电量船用仪表，质量可靠、外观精美，主要用于：船舶，军工，空，高速铁路，地铁，石油，化工，焊接，建筑，工业装备，输配电等各个领域的设备上
船舶、火车仪表表系列概括：
Q/F96船用表系列：外形尺寸96*96mm，开孔尺寸92*92mm
Q96,F96,51L5(Z96)，51C5,51L4,51T4,51C4,51T5,51L6,51C6,51T6,LS96,DN96等等
新45L8/L9船用表系列：外形尺寸110*110mm,开孔直径101mm，四螺丝安装尺寸90*90mm
45L8,45T8,45C8,45L9,45T9,45C9,LS-110,2101,2102,2103,2105,2106,2107,2108,2109等等
新63L8/L9船用表系列：外形尺寸80*80mm，开孔直径71mm,四螺丝安装尺寸64*64mm
63L18,63C18,63L19,63C19,LS-80,63L1,63C1,63L2,63C2,63L10,63C11,2181,2182,2183,2185,2187,2188,2189等
Q/F72船用表系列：外形尺寸72*72mm，开孔尺寸68*68mm
Q72,F72,61L14,61C14,61L13,61T13,61C13,LS72等等
其它：63C7,63L7,45C3,45L1,45D1,45C1,42L1,42C1等等
NGJ-I/-II逆功率继电器，JDG4-0.5电压互感器，DL-III电感式舵角指式器等等船舶电器
Q/F72型：直流电流电压表 外形72X72mm，开孔68X68mm，
（名 称） <?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" /> 外形72X72mm 开孔68X68mm 直流电流表 | 广角表 240 型号 | 直角表 90 型号 | 单位 | 量限规格注2 | 等级 | 接入说明 |
F72-DC F72J-DC F72-A Q72-ZC Q72-A Q72-DC 61C14-A 61C14-DC LS72 Z72 | F72-DCB F72 Q72-BC Q72 61C13 JE72 BE72 CP72 SQ72 | uA | 500uA,正负（250、500uA） | 1.5 | 直接接入 | |
mA | 1,2,3,5,10,20,50,100,150, 200,300,500mA等 正负（1至500mA） | 1.5 | ||||
A | 1，2，3，5，正负1-5A | 1.5 | ||||
10，15，20，30，50， 75，100，150至750A， 正负10至750A | 1.5 | 外附定值分流器 （75mV） 注3 | ||||
KA | 1，1.5，2，3，5至100kA | | ||||
正负1至100KA | | |||||
外形72X72mm 开孔68X68mm 直流电压表 | F72-DC F72J-DC F72-V Q72-ZC Q72-V Q72-DC 61C14-V 61C14-DC LS72 Z72 | F72-DCB F72 Q72-BC Q72 61C13 JE72 BE72 CP72 SQ72 | mV | 100至500，正负（100-500） | 1. | 直接接入 |
V | 1，3，5，7.5，10，20至500V，正负（1.，2，3，5，10，20至500V； | 1.5 | ||||
600-750，正负600-750V | 1.5 | 外附定值电阻器注4 | ||||
KV | 1至150，正负1至150V | 1.5 | ||||
非电量仪表 注1 | F72-X Q72-X 61C14-X LS72-X Z72-X | F72 Q72 61C13 JE72 BE72 | mA | 0-1,0-5,1-5,0-20,4-20 | 1.5 | 直接接入 |
V | 0-1,0-5,1-5,0-10 | 1.5 |
注1：非电量指示仪表是指输入量系从传感器式控制仪表输出端的电量信号而工作的仪表，用于指示非电量如：温度表（ C）、压力表（ MPa KPa bar）、转速表（r/min rpm RPm 米速表M/MIN）、舵角表等的测量值，其标度值可以是 C、（MPa 、KPa、bar、pa）、kg/m2、kgf/cm2、m3/s、r/min、rpm、RPm等。也可以作为电量的二次指示仪表，其标度值可以为：HZ、COS&、W、KW、MW、Var、Kvar、Mvar、MΩ（JDB）等AN&H。
注2：规格以外量限仪表、需要在设定值外划红线的仪表以及零位在刻度中间的双向指示仪表，请在订货时说明，并在合同中确认；
注3：外附定值分流器不属于产品的附件，需另外订购；如：75mV 60mv 150mV等
注4：外附定值电阻器不属于主品的附件，需另外订购；如：1mA 5V等。
