一、产品描述

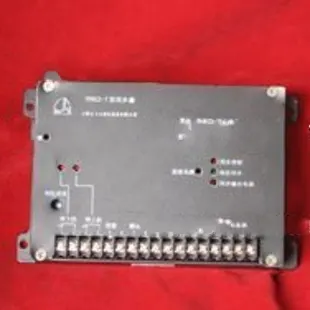

  YD923T型同步器用于柴油机发电机组并车时对发电机（网下机）的相位控制，使之与网上机的相位同步。该同步器既可用于自动并车，调整相位差并且在合拍时驱动主开关合闸；也可用于手动并车，指示同步状态。在电调控制器的性能调整设置最优的情况下，典型的同步时间是4秒。 二、产品特点

   同步器实时监测自身发电机（网下机）与母线（网上机）交流电压的相位和频率（这两种交流电压信号相互隔离，并且和电调控制器也是隔离的），并把两者的相位进行比较，再根据相位差输出一个直流的相位矫正信号。   YD923T的交流电压输入端具有很大的输入范围。两路交流电压输入端互相隔离，保证了各台发电机在并车之前也是互相隔离的。
   YD923T同步器在端子6上直接输出两路交流信号的相位关系。如果两路信号基本“同相”，则输出一个大约5.1V的直流电压。
   YD923T同步器的动态响应性能可以通过面板上“增益”和“稳定性”两个电位器来调整。
   YD923T同步器内部有一个“同步精度”电位器，用于调整允许内部继电器启动并车信号的相位误差容限。
   如果网上机的交流电压信号未接入同步器的输入端，同步器的输出呈中性，不会影响发电机的转速。

三、产品规格
  1．网上机（或母线）与网下机交流电压输入电压范围：                        50V-500V频率：                           50Hz或60Hz绝缘：                           最低1000V输入端负载：                        低于2.5VA

   2．直流电源（电瓶）输入低电压范围（11,12短接）：         10-16V高电压范围：                        14-40V电流：                           低于200mA
   3．性能参数输出电压：                       3-7V同步精度：                       1°-25°继电器触点容量：                    1A@24VDC相位误差修正范围：              ±10°
